樂清國本電氣是專業生產電工電器成套設備。
該系列產品為全國聯合設計機型，適應于交流50-60Hz，主回路額定電壓1140v，額定電流630A的電力系統中，
直接或遠距離接通和分?jǐn)嚯娐芳邦l繁控制交流電動機；并適合與各種保護裝置組成電磁起動器，
特別適用于頻繁切換工頻感應電爐或其它設備的電容器。該產品使用環境海拔高度不超過200
2 概述
1.1 主要用途及適用范圍
CKJ5系列低壓交流真空接觸器，適用于交流50Hz、額定工作電壓至1140V，額定工作電流至800A的電力系統中，
遠距離接通與分?jǐn)嗑€路及頻繁地起動和停止控制交流電動機用；并適宜與各種保護裝置
（JDB電子綜合保護器、JR9型過流保護裝置、阻容吸收裝置）組成磁力起動器，特別適宜組成防爆型磁力起動器。
1.2 產品特點
采用真空滅弧技術，具自接通分?jǐn)嗄芰?qiáng)、電壽命長、工作可靠性高、工作過程中幾乎沒有噪音等特點
1.3 使用環境
a.海拔高度不超過2000m；
b.周圍空氣溫度最高不超過+40℃,最低不低于-5℃；
c.周圍空氣相對濕度，不大于95%（+25℃時）；
d.安裝與垂直面傾斜度不超過15度；
e.無顯著沖擊，振動和搖動的場合；
f.無足以腐蝕金屬和破壞絕緣的氣體和蒸氣的環境中；
g.在沒有雨雪侵襲的地方；
h.在三級污染以下的環境中；
j.使用類別：AC3、AC4。
1.4 型號組成及其代表意義
CKJ5-160A/1.14KV
C 接觸器
K 真空
J 交流
5 設計序號
160 額定電流（A）
1.14 額定電壓（KV）
2 總體結構、工作原理及其工作特性

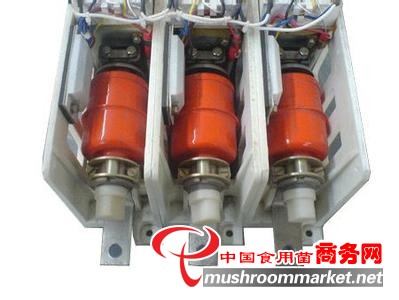

2.1 真空接觸器主要由真空滅弧系統、電磁系統、杠桿傳動系統、輔助觸頭、整流裝置、絕緣框架、底座等組成；零部件少，結構緊湊；
2.2 觸頭被封閉在與外界隔絕的真空滅弧室中，不會因外部污染而影響其工作；
2.3 以真空為熄弧介質，分?jǐn)嗄芰?qiáng)、電壽命長，如AC-4電壽命平均3～4萬次，有的產品可高達6萬次以上，這對其他接觸器來說是困難的；
2.4 電弧不外噴（即噴弧距離為零），不會引發火災、爆炸等事故；
2.5 工作過程中不會擴散出對人體有害的氣體，保證工作環境的清潔；
2.6 觸頭開距小，超程短，約等于同等容量空氣式接觸器的1/6～1/10，從而使整臺接觸器的外形尺寸小，重量輕，這為組合電器與成套裝置的選用提供了實惠的產品；
2.7 控制電路由直流磁系統與整流裝置組成；
2.8 工作過程中幾乎沒有噪音，保證工作環境的安靜；
2.9 交流電源與直流電源都能使用，方便用戶的選用。
3 產品主要技術參數
3.1 主要技術參數見表1
表1 主要技術參數
項 目
額定電流
63
80
125
160
額定工作電壓 V
主電路
1140/660/380
輔助電路
AC380/DC220
控制電路
36
額定操作頻率
AC-3
600
AC-4
120
短時操作頻率 次/h（20s）
2000
接通能力 A 100次
630
800
1250
1600
分?jǐn)嗄芰? A 25次
505
800
1000
1400
極限分?jǐn)嗄芰? A 3次
1600
1800
2000
2500
承受過載電流能力 A 10s
1000
1000
1000
1600
承受工頻耐壓能力
（有效值）V歷時1min
主回路
4200
輔助電路
2500
控制電路
2000
電壽命 萬次
AC-3
60
AC-4
6
6
6
2
機械壽命 萬次
300
3.2 輔助觸點數量見表2
表2 輔助觸點數量
產品型號
輔助觸點數量
備注
CKJ5-63/□
2常開2常閉
跟據需要可增加
輔助觸頭數量
CKJ5-80/□
2常開2常閉
CKJ5-125/□
4常開3常閉
CKJ5-160/□
4常開3常閉
4 產品外形尺寸、重量
外形尺寸和重量見表3
表3 外形尺寸、重量
產品型號
主觸頭
外形尺寸
mm
安裝尺寸
mm
安裝孔
mm
質量
kg
開距 mm
超程 mm
CKJ5-63A-160A
1.8±0.2
1±0.2
165×151×127
上106
下141X87
4-Φ9.5
3.8
5 產品使用、操作方法
5.1 使用前的準備和檢查；
5.1.1 使用前應檢查產品連接是否松動、脫落現象；
5.1.2 電源線與接線柱是否可靠固定，并保持規定的電氣間隙和爬電距離；
5.2 使用與操作方法；
5.2.1 按使用環境安裝好接觸器；
5.2.2 把額定的控制電壓直接接在接觸器電源板上的接線端子上（已留有）。
6 參數設定及調試
6.1 核對電壓等級及相關技術參數無誤后，才可以送電進行調試；
6.2 本接觸器出廠已調好，一般不需調動，如因更換真空開關管需要調動時，請按下列步驟調整：
1） 松開軟聯結螺絲、鎖緊螺母，旋出拉桿，再松開固定真空管螺釘，取出損壞的管子，然后按相反的順序換上新相同規格型號的真空管；
2） 開距調整方法，旋動調節拉桿（順時針），可用游標卡尺測量，使觸頭開距達到技術要求規定值，并使三相達到同步為止，然后鎖緊即可；
3） 對新調換的真空開關管，可用工頻耐壓法檢驗真空度，要求開距1時耐壓10kV歷時1min，經試驗后，應無擊穿續閃絡現象，
無此條件可用500V兆歐表測管子的絕緣電阻，新的真空開關管絕緣電阻應大于100MΩ。
7 故障分析及排除
接觸器可能出現的故障及排除方法見表4
表4 故障及排除方法
故障現象
原因分析
排除方法
接觸不良
沒有可靠固定
檢查連接是否可靠固定在緊固中保持規定的電氣間隙和爬電距離
接觸器聲音不對
可能彈簧松動
查看彈簧，并做適當調整
通電沒反應
可能控制電路板燒壞
查看電路板是否有脫焊，測量整流橋是否完好
有缺相現象
可能是某只真空管已燒壞
更換真空管
8 運輸、貯存要求
應存放在通風、干燥處，以防止銹蝕。
9 開箱及檢查
9.1 檢查包裝箱及箱內物品、資料：開箱后應檢查產品是否與用戶所定購的產品相符、產品合格證、使用說明書等重要文件；
9.2 檢查產品外觀：開箱后檢查產品在運輸過程中外觀是否有明顯的裂縫或損壞。
10 注意事項
使用前應檢查產品出廠電壓與實際使用電壓是否相符，并核對其它主要
技術參數。
