SU-50型手動打卡機使用說明書
一、概述
本機用于火腿腸等兩端及其它封口工序的專用設備，其功能是把規定型號的U型卡扣緊固在封口工序的兩端?？酃烤o后有足夠的密封性，以保證需封口工序介質的儲存性能，是錨固劑、水果網袋、食用菌袋、硅酮膠等加工廠的必要設備。
本機體積小，重量輕，實用性強，可用501、502、503型卡扣，密封松緊度可調，省工省力，可提高效率20%-30%，用于超市購物袋專業封口包裝，密封性強，可有效降低人力。同時也用于水果行業中的蜜柚、龍眼、爆米花、大蒜、土豆、包裝封口，也可用于菌菇袋封口，保證菌袋在室溫狀態不漏氣，加溫不漲袋。U50型打卡機體積小、重量輕，打卡快捷。也可用于錨固劑、硅膠、超市、紡織食品等行業廣泛運用
本機集國內外同類設備的優點，結合用戶打卡工藝自行開發的產品，具有性能可靠，結構合理便于維修等特點。
二、結構及使用說明

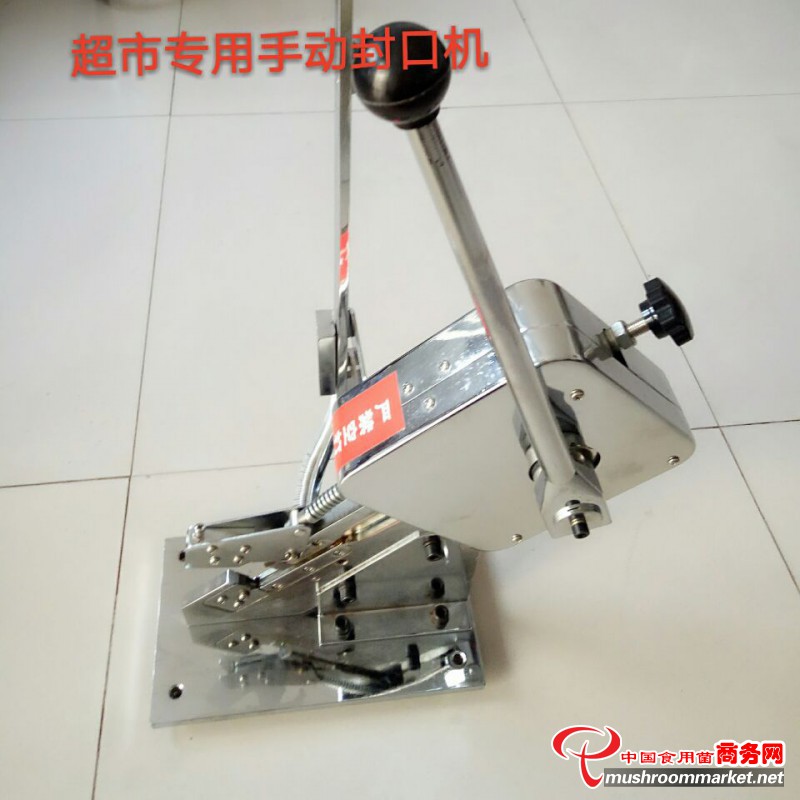

本機重約13千克，臺式結構，人工操作。其主要結構見（圖1）。當扳動手柄1時，搖臂3轉動，通過連桿9推動壓板8轉動45°，使腸衣收攏等待打卡。與此同時，沖頭6推動一個U型卡向下運動卡住腸衣并接觸卡模7，手柄1繼續加壓，卡扣兩腿交叉并攏、壓實、封口即告完成。
止動螺釘4用以限制沖頭6的終點位置，以保證打成的卡扣松緊一致，并防止無卡扣時過度加壓損壞沖頭和下模。
打卡完畢有彈簧復位，但不要放開手柄不讓自由回彈，以免損壞機件。此機嚴禁空打。

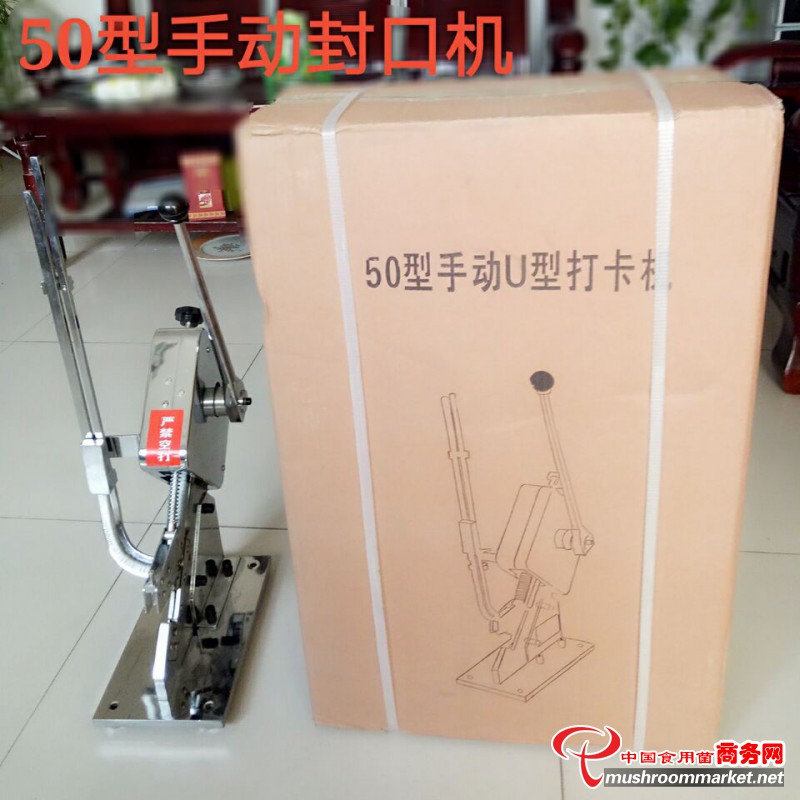

本機為SU-50，使用50系列U型卡扣，適用薄膜直徑為50-240mm。
三、注意事項
打卡后的密封性與薄膜尺寸、厚度有密切關系，請用戶根據產品要求和工藝條件選用合適的機型和U型卡扣，以確保產品質量。
說明：根據使用腸衣直徑大小，調整止動螺釘順時針?lè)较驗樗?，逆時針?lè)较驗榫o；用戶應以扣形美觀，松緊適度為準。如下結構示意圖：
